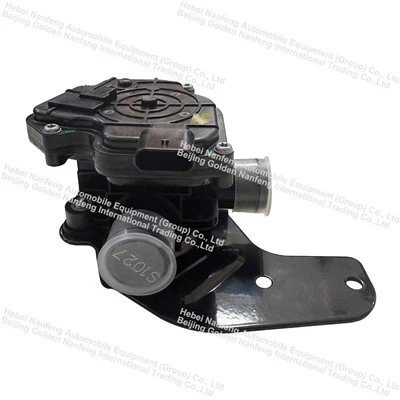

Válvula de comutação de 3 vias de alto fluxo para gerenciamento térmico de veículo elétrico BTMS
A válvula de refrigeração de 3- vias é um componente crítico projetado para sistemas avançados de gerenciamento térmico de bateria (BTMS) em veículos elétricos (EVs), veículos elétricos híbridos (HEVs) e aplicações de armazenamento de energia. Esta válvula elétrica de alto desempenho gerencia com precisão a direção e distribuição do fluxo do líquido refrigerante, permitindo comutação contínua ou controle proporcional entre vários circuitos térmicos – incluindo resfriamento da bateria, bypass do resfriador, circuito do radiador, resfriamento da eletrônica de potência e integração do aquecimento da cabine.
Descrição
Se você está procurando a válvula de comutação de 3 vias de alto fluxo para gerenciamento térmico de veículos elétricos btms, seja bem-vindo ao atacado do produto de nossa fábrica. Como um dos principais fabricantes e fornecedores na China, ofereceremos o melhor serviço e entrega rápida. Agora, verifique a cotação com nosso vendedor.
Válvula elétrica de controle de refrigerante de 3 vias para BTMS em veículos elétricos
Válvula elétrica de controle de refrigerante de 3 viasdescrição
Nossa válvula de controle de líquido refrigerante de 3- vias de alto-desempenho foi projetada especificamente para sistemas de gerenciamento térmico de bateria (BTMS) em veículos elétricos (EVs) e aplicações híbridas. Projetada para controlar e desviar com precisão o fluxo do líquido refrigerante, esta válvula permite a alternância eficiente entre diferentes circuitos de resfriamento -, como resfriamento da bateria, desvio do resfriador, circuito do radiador ou modos de aquecimento - garantindo que a bateria opere sempre dentro da faixa de temperatura ideal.
 |
 |
O problema versus solução
| Problemas com válvulas convencionais | Nossa solução premium |
| O controle impreciso causa oscilações de temperatura (±2 graus) | A característica de fluxo percentual igual proporciona uma saída estável e precisa (±0,5 graus) |
| Vazamento em porta fechada desperdiça energia (fluxo de desvio) | O-fechamento hermético-de bolhas (menos ou igual a 0,1% de vazamento) evita a perda de energia |
| Vida útil curta em aplicações de água gelada (condensação, corrosão) | Haste de aço inoxidável + corpo de latão/bronze resiste à corrosão, 100,000+ ciclos |
As principais vantagens incluem:
Controle de fluxo preciso
Suporta comutação liga/desliga ou regulação proporcional para gerenciamento preciso de temperatura e vazamento mínimo-de fluxo cruzado.
Atuação Elétrica Robusta
Disponível nas versões 12V ou 24V DC com rápido tempo de resposta e baixo consumo de energia; comunicação PWM ou LIN/CAN opcional para integração inteligente.
Ampla faixa operacional
Projetado para suportar ambientes automotivos extremos de -40 graus a +120 graus, com excelente resistência à vibração, corrosão e refrigerantes à base de glicol.
Design compacto e leve
Otimizado para módulos BTMS com-espaço limitado, fácil instalação em qualquer orientação e impacto mínimo no peso do sistema.
Alta durabilidade e confiabilidade
Proteção com classificação IP67-(opcional), baixa queda de pressão, desempenho de vedação superior e longa vida útil validada para aplicações de veículos elétricos pesados.
Configurações versáteis
As válvulas de refrigeração refrigerada de 3 vias podem ser projetadas em diâmetros que variam de 16Øs a Ø25, exigindo apenas alterações nas dimensões do tubo. A válvula de água Ø25 permite o controle da vazão de 5 L/MIN a 100 L/MIN.
Como funciona: explicação técnica
Princípio Operacional
Uma válvula de refrigeração gelada de 3 vias regula o fluxo de água gelada redirecionando em vez de interromper o fluxo-mantendo a pressão constante do sistema enquanto modula a temperatura.
Especificações Técnicas
| Não | Nome do parâmetro | Valores |
| 1 | Vazamento interno da válvula de água | Menor ou igual a 20mL/min (teste de água), diferença de pressão de 30kPa |
| 2 | Vazamento externo da válvula de água | Menor ou igual a 5mL/min (teste de gás), 340kPa (pressão manométrica) |
| 3 | Tempo de resposta de mudança de modo | <10s |
| 4 | Método de controle | LIN |
| 5 | Tensão operacional padrão | 24V |
| 6 | Faixa de tensão operacional | 20V~30V |
| 7 | Vida útil | 300.000 ciclos de comutação |
Curva teórica de resistência ao fluxo da válvula de refrigeração refrigerada de 3 vias (100% totalmente aberta)
| Médio | 50% de etilenoglicol |
| Temperatura | 25 graus |
| Diâmetro externo do tubo | Φ25 |
| Fluxo | 5-50L/min |
Vitrine de válvula de refrigeração refrigerada de 3 vias
O diagrama do local de instalação é mostrado abaixo (ângulos de instalação permitidos).
Requisitos de conexão com o veículo:
Ideal para veículos elétricos a bateria (BEV) refrigerados a líquido, caminhões e ônibus elétricos comerciais, sistemas de armazenamento de energia de bateria (BESS) e gerenciamento térmico de células de combustível. Ele é excelente em cenários que exigem roteamento dinâmico de refrigerante, como modos de resfriamento ativo/passivo, recuperação de calor residual e balanceamento térmico de-loops múltiplos.
Quer você seja um OEM, um fornecedor- de nível 1 ou um integrador de sistemas, nossa válvula de refrigeração de 3 vias oferece soluções de gerenciamento térmico confiáveis, eficientes e econômicas que ajudam seus sistemas EV a obter maior desempenho e conformidade com os rigorosos padrões do setor.
Oferecemos serviços OEM/ODM flexíveis, incluindo configurações de porta personalizadas, especificações de atuadores e suporte técnico completo. Amostras e folhas de dados detalhadas estão disponíveis mediante solicitação.
certificados
✅ Diretiva de Equipamentos de Pressão
✅ Compatível com RoHS (amigo do meio ambiente)
✅ Fabricação certificada IATF 16949
✅ Conformidade com os padrões de vazamento
Logística e transparência de pagamentos
Podemos oferecer suporte a diferentes tipos de métodos de envio e pagamento.
Pagamento: T/T, PayPal, L/C, Western Union.
Envio: DHL, FedEx, UPS, frete aéreo, frete marítimo (FCL/LCL).
Entrega: Amostras em 7 a 10 dias. Pedidos em grandes quantidades em 30-35 dias.
perfil de companhia
Hebei Nanfeng Equipamento Automóvel (Grupo) Co., Ltdé um grupo industrial verticalmente integrado especializado em sistemas térmicos para veículos elétricos. Com1 empresa de comércio internacional(Pequim Golden Nanfeng) e5 instalações de fabricação avançadas, oferecemos controle-de{1}}ponta a ponta sobre qualidade, custo e inovação.
📍 Sede:Área Industrial Wumaying, Condado de Nanpi, Hebei, China
🏭 Tamanho da instalação: 80,000 m²
🌍 Mercados de exportação:Ásia, Europa, América do Norte e do Sul
Chamada para ação
- Pronto para especificar válvulas para seu projeto HVAC?
- Obtenha especificações detalhadas, modelos BIM e preços adaptados às suas necessidades.
